Conector HDMI 4K con Bornera LANCOM YKZ-HDMIA3 Macho Atornillable

Conector HDMI 4K con Bornera LANCOM YKZ-HDMIA3

El Conector HDMI 4K con Bornera LANCOM YKZ-HDMIA3 es un terminal HDMI macho diseñado para realizar reparaciones y terminaciones de cable sin necesidad de soldar directamente cada conductor al conector.

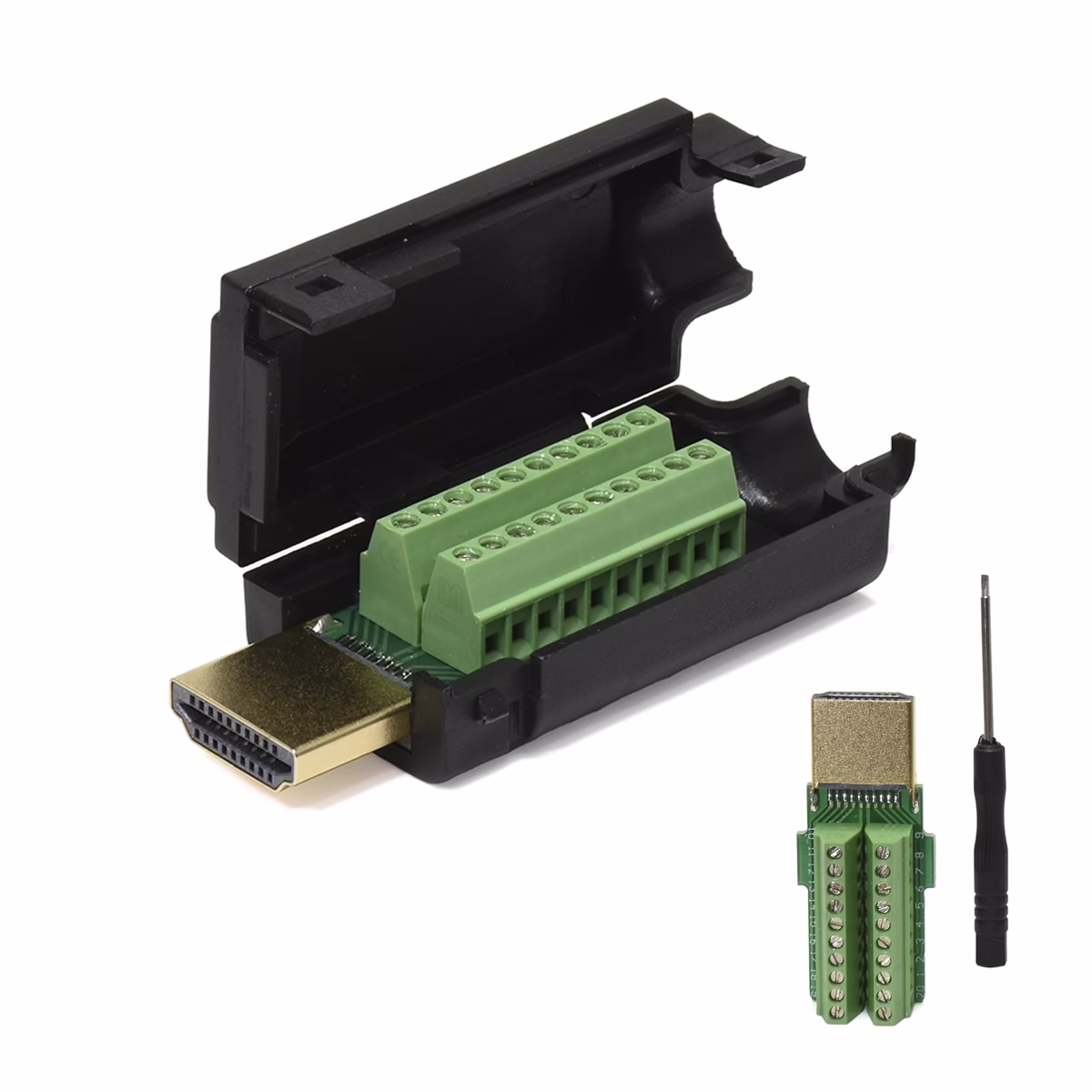

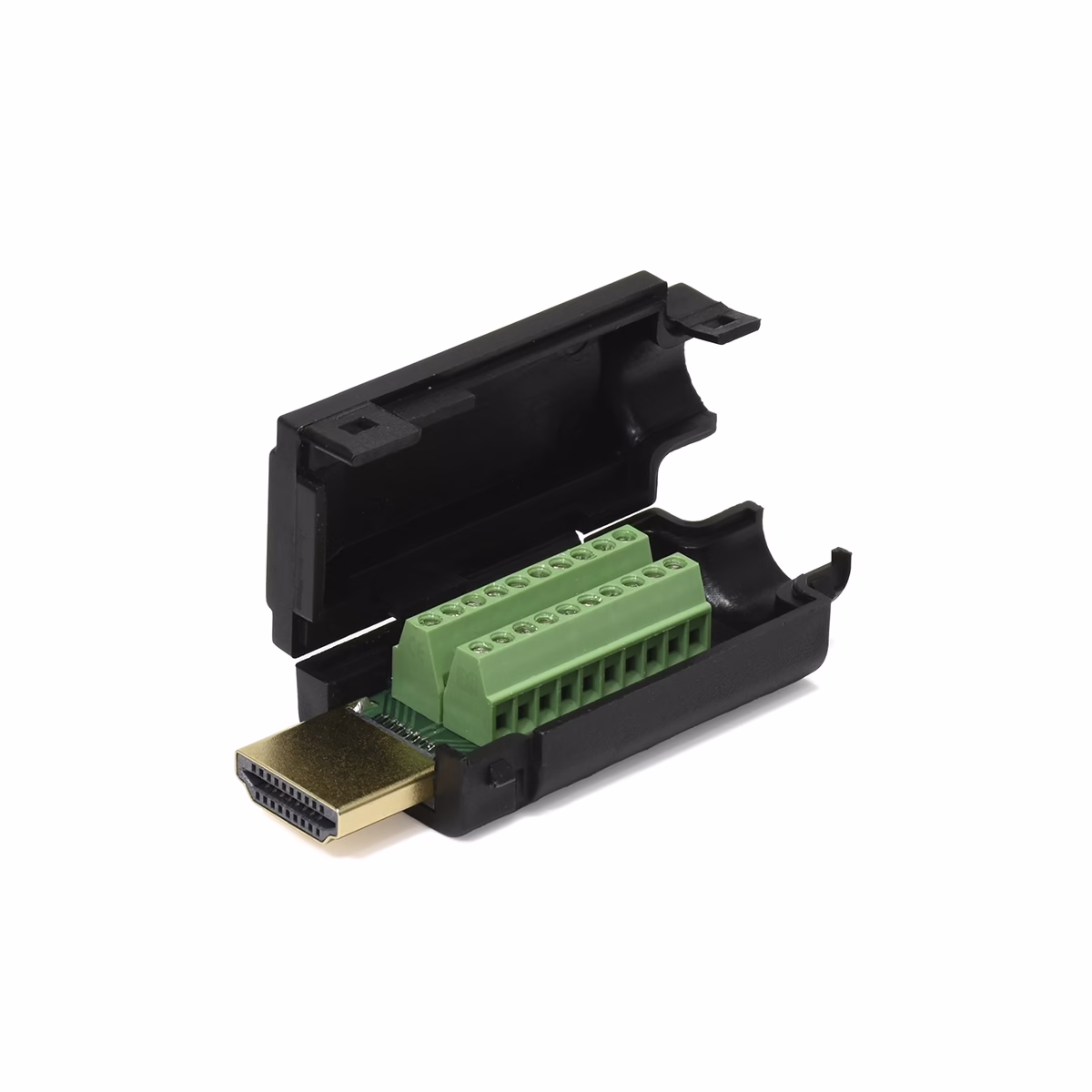

Incorpora 20 borneras atornillables que permiten fijar manualmente los conductores internos del cable siguiendo la correspondencia eléctrica adecuada.

Este tipo de solución resulta especialmente útil cuando un conector HDMI existente se ha dañado, cuando se trabaja con cable a granel o cuando es necesario pasar el cable por un ducto antes de instalar el terminal.

Características principales

• HDMI Tipo A macho: compatible físicamente con puertos HDMI hembra estándar.
• 20 borneras atornillables: permiten realizar la terminación sin soldadura.
• Identificación de terminales: facilita seguir correctamente el pinout durante el montaje.
• Uso en reparación: permite sustituir un conector HDMI dañado cuando el cable interno continúa en buenas condiciones.
• Instalaciones a medida: útil para trabajos con cable HDMI a granel.

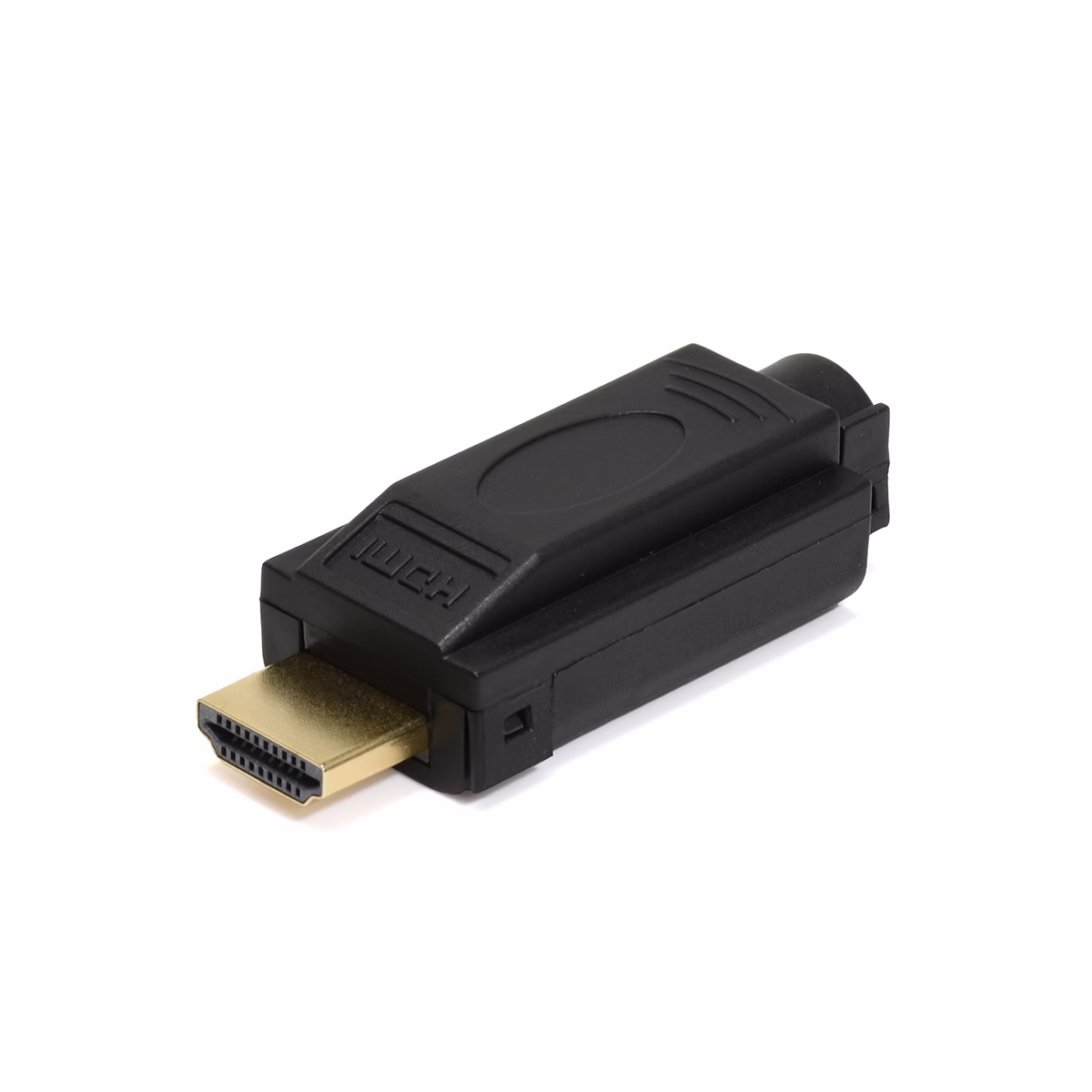

• Carcasa ABS: protege la placa y las conexiones una vez finalizado el montaje.
• Especificación comercial 4K: el rendimiento efectivo depende del cable, longitud y calidad de la terminación.

Conexión HDMI sin necesidad de soldadura

El YKZ-HDMIA3 utiliza pequeños terminales de tornillo para sujetar los conductores internos del cable.

Esto permite realizar una reparación o terminación utilizando principalmente un destornillador de precisión, sin necesidad de soldar directamente sobre los contactos HDMI.

Sin embargo, el montaje requiere identificar correctamente cada conductor y respetar la distribución eléctrica correspondiente. No debe considerarse una instalación automática o Plug and Play.

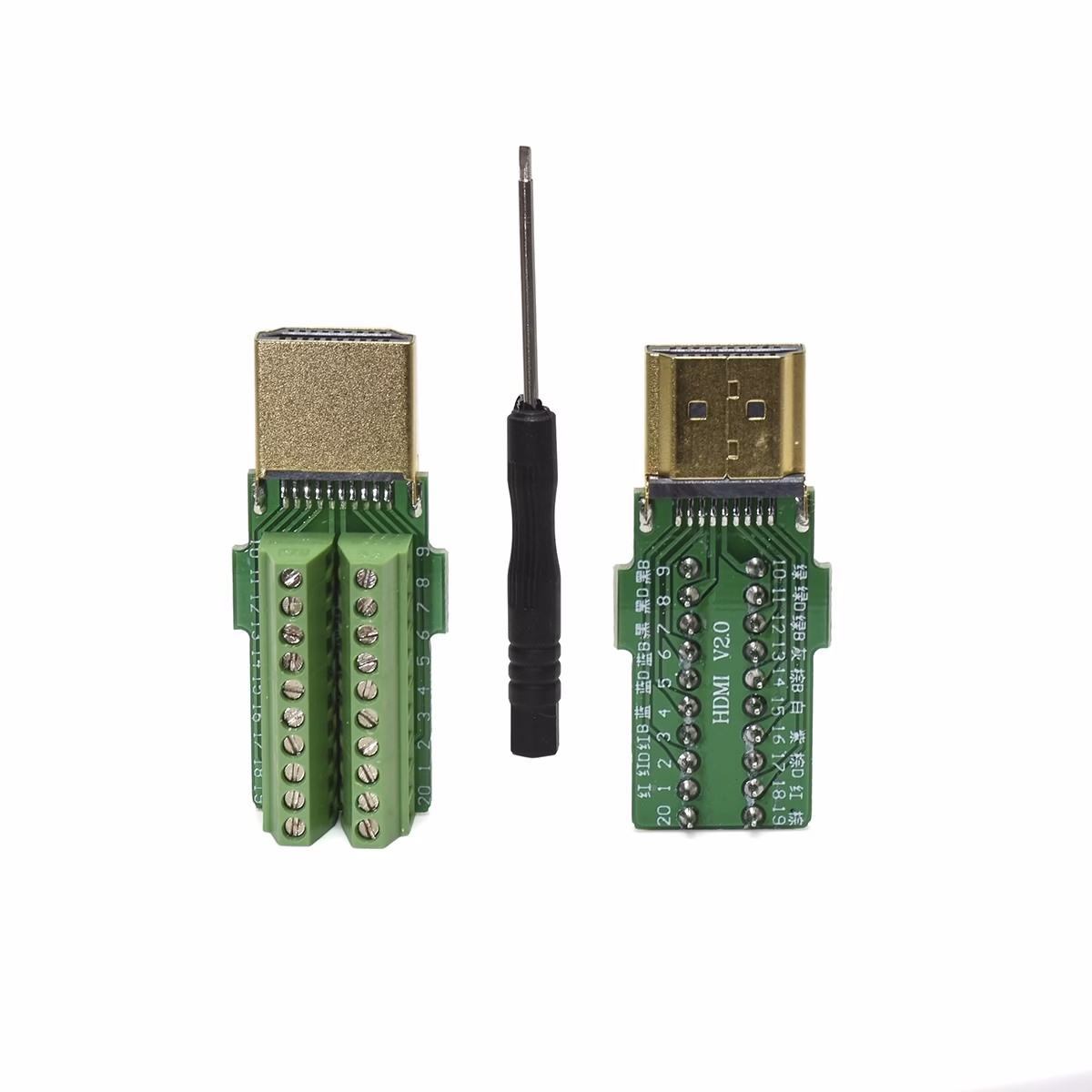

20 borneras atornillables

El conector dispone de 20 terminales de tornillo numerados.

Estos bornes se utilizan para realizar la correspondencia entre los conductores internos del cable HDMI y la placa del conector.

La función exacta de cada terminal debe seguir el esquema correspondiente al producto. No recomendamos basarse únicamente en el color de los cables internos, ya que el código de colores puede variar entre fabricantes.

Ideal para reparar un conector HDMI dañado

Cuando un cable HDMI instalado dentro de una pared, canaleta o ducto tiene únicamente el conector dañado, reemplazar todo el cable puede resultar complicado.

El LANCOM YKZ-HDMIA3 permite intentar recuperar ese tramo instalando un nuevo conector macho sobre los conductores existentes.

Antes de realizar la reparación conviene comprobar que el cable no tenga daños internos, cortes o deformaciones adicionales.

Útil para pasar cables por ductos estrechos

Otro uso habitual consiste en pasar primero el cable sin el conector terminado a través de una tubería o ducto donde un plug HDMI convencional no podría ingresar.

Una vez realizado el tendido, el conector puede ensamblarse en el extremo correspondiente.

Antes de cerrar paredes, techos o canalizaciones recomendamos probar completamente imagen, audio y todas las funciones necesarias.

Compatibilidad comercial con 4K

La presentación comercial del LANCOM YKZ-HDMIA3 indica compatibilidad con señales de hasta 4K 3840 × 2160 a 60Hz.

Sin embargo, el conector por sí mismo no garantiza ese rendimiento en cualquier instalación.

Para transportar señales 4K de alto ancho de banda deben ser adecuados el cable utilizado, su longitud, los conductores, el blindaje, la geometría de los pares y la calidad de la terminación.

Una reparación manual mal realizada puede funcionar correctamente en 1080p y presentar fallas al utilizar señales de mayor frecuencia.

Importante sobre HDMI 2.0 y 18Gbps

La ficha comercial actual describe el producto como compatible con HDMI 2.0, 4K a 60Hz y hasta 18Gbps.

Estos valores deben entenderse como capacidad comercial objetivo del conjunto correctamente terminado, no como una garantía automática proporcionada únicamente por el conector.

El rendimiento de una conexión HDMI de alta velocidad depende del sistema completo y debe comprobarse una vez finalizado el montaje.

Respeta los pares y blindajes del cable

Los cables HDMI de alta velocidad contienen pares diferenciales y elementos de blindaje que deben conservarse correctamente durante una reparación.

No recomendamos separar innecesariamente grandes tramos de los pares internos ni eliminar más blindaje del necesario.

Una terminación ordenada, corta y correctamente identificada aumenta las posibilidades de mantener un enlace estable.

No te guíes solamente por los colores internos

Los colores de los conductores dentro de un cable HDMI no constituyen un código universal que permita conectar cualquier cable únicamente observando sus tonalidades.

Cuando se repara un cable ya terminado, la forma más segura es identificar la correspondencia de los conductores utilizando el esquema del producto y, cuando sea necesario, un multímetro o comprobador de continuidad.

Una conexión incorrecta puede impedir el funcionamiento del enlace e incluso afectar líneas auxiliares como alimentación, detección o comunicación entre equipos.

Calibre de cable

La ficha comercial actual del YKZ-HDMIA3 menciona compatibilidad con conductores aproximadamente entre 20AWG y 26AWG.

Como no encontramos una ficha técnica independiente del fabricante que confirme este rango, recomendamos comprobar el empaque o la unidad física antes de utilizarlo como especificación contractual para un proyecto.

Además del AWG, debe comprobarse que el diámetro de los conductores y del cable permita cerrar correctamente la carcasa.

Contactos Gold Plated

La presentación comercial indica contactos con acabado Gold Plated.

El acabado dorado se utiliza principalmente para proteger las superficies de contacto frente a oxidación y mantener una conexión eléctrica adecuada.

No recomendamos atribuir al recubrimiento mejoras automáticas de resolución, velocidad o calidad de imagen.

Usos frecuentes

• Reparación de conectores HDMI dañados.
• Cables HDMI instalados dentro de paredes.
• Tendido de cables a través de ductos estrechos.
• Creación de cables HDMI a medida.
• Instalaciones audiovisuales.
• Racks y salas técnicas.
• Salas de reuniones.
• Proyectores.
• Televisores y monitores.
• Proyectos de integración audiovisual.
• Mantenimiento técnico.

Ventajas del LANCOM YKZ-HDMIA3

• Permite realizar terminaciones HDMI sin soldadura.
• 20 borneras atornillables.
• HDMI Tipo A macho.
• Carcasa protectora ABS.
• Útil para reparaciones de cables instalados.
• Adecuado para cableado HDMI a medida.
• Facilita instalaciones en ductos estrechos.
• Reutilizable durante pruebas y trabajos técnicos.

Especificaciones técnicas

Recomendación de instalación

Antes de desmontar un cable existente, documenta la correspondencia de los conductores siempre que sea posible.

Realiza la terminación con el equipo desconectado y verifica cuidadosamente cada borne antes de conectar el cable a dispositivos electrónicos.

Después del ensamblaje, prueba primero continuidad y funcionamiento básico. Posteriormente verifica la resolución y frecuencia que realmente necesitas utilizar.

Conclusión

El LANCOM YKZ-HDMIA3 es una solución práctica para técnicos e instaladores que necesitan reparar o terminar manualmente un cable HDMI sin utilizar soldadura.

Sus 20 borneras atornillables, HDMI Tipo A macho y carcasa protectora permiten realizar instalaciones personalizadas, siempre que se respete correctamente el pinout, blindaje y construcción del cable.

Preguntas frecuentes

¿El LANCOM YKZ-HDMIA3 permite reparar un cable HDMI sin soldar?

Sí. Utiliza terminales atornillables para realizar la conexión de los conductores sin soldarlos directamente al plug HDMI.

¿Soporta 4K a 60Hz?

La presentación comercial indica compatibilidad de hasta 4K a 60Hz. El resultado real depende también del cable utilizado, su longitud, blindaje, construcción y calidad de la terminación.

¿Puedo conectar los cables guiándome solamente por los colores?

No es recomendable. Los colores internos pueden variar entre fabricantes. Debes seguir el esquema de terminales y comprobar la correspondencia de cada conductor.

¿Sirve para pasar un cable HDMI por un ducto pequeño?

Sí. Una aplicación habitual consiste en pasar primero el cable sin el conector terminado y ensamblar el plug después del tendido, siempre que el tipo de cable sea adecuado para esta forma de terminación.

¿El conector garantiza 18Gbps en cualquier cable?

No. El rendimiento de alto ancho de banda depende del cable completo, longitud, pares internos, blindaje y calidad de la terminación, no únicamente del conector.
