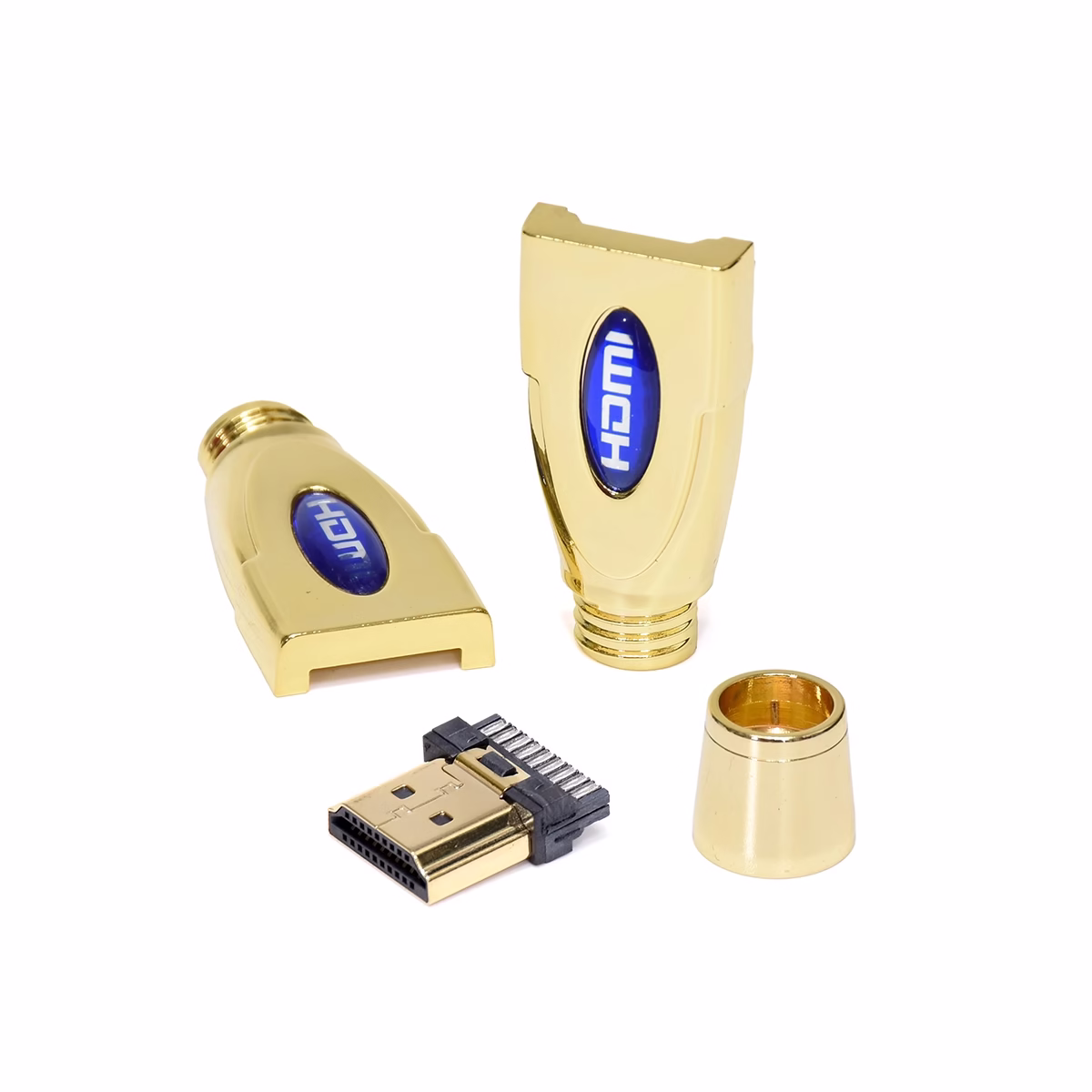

Conector HDMI Macho LANCOM ZZ-HDMI-PLUG-GOLD 19 Pines para Soldar Metálico Dorado

Conector HDMI Macho LANCOM ZZ-HDMI-PLUG-GOLD para Soldar

El Conector HDMI para Soldar LANCOM ZZ-HDMI-PLUG-GOLD está diseñado para reparar cables HDMI con conectores dañados o realizar terminaciones personalizadas mediante soldadura directa.

Utiliza formato HDMI Tipo A macho, estructura metálica y acabado dorado según su presentación comercial.

Es una alternativa especialmente útil para técnicos e instaladores que necesitan reconstruir un extremo HDMI y tienen acceso individual a los conductores internos del cable.

Características principales

• HDMI Tipo A macho: formato HDMI convencional utilizado en televisores, monitores, proyectores y equipos audiovisuales.
• 19 contactos: configuración correspondiente al conector HDMI Tipo A.
• Diseñado para soldar: los conductores del cable deben terminarse manualmente sobre los contactos correspondientes.
• Carcasa metálica: proporciona protección física a la zona de terminación.
• Acabado dorado: presentación comercial del modelo ZZ-HDMI-PLUG-GOLD.
• Reparación de cables: permite sustituir un cabezal HDMI dañado cuando el resto del cable continúa en condiciones adecuadas.
• Cables personalizados: útil para proyectos de instalación y fabricación a medida.

Ideal para reparar un cable HDMI dañado

Cuando el cabezal HDMI de un cable se rompe pero el resto del recorrido continúa en buenas condiciones, puede resultar posible reemplazar únicamente el conector.

El LANCOM ZZ-HDMI-PLUG-GOLD permite realizar una nueva terminación mediante soldadura sobre los conductores internos.

Antes de realizar la reparación es recomendable comprobar continuidad y descartar daños adicionales en el cable.

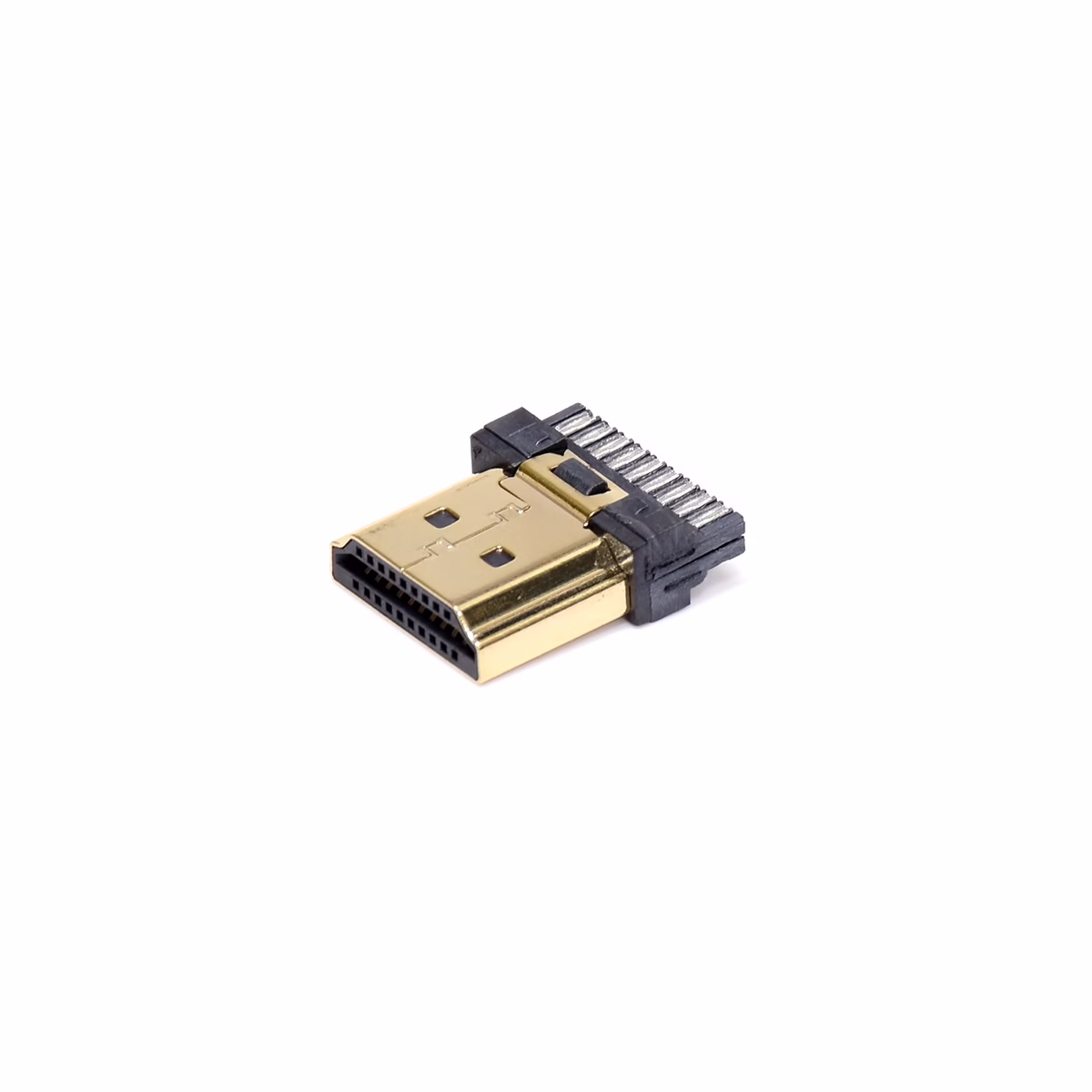

Conector HDMI Tipo A macho

El producto utiliza el formato HDMI Tipo A macho, habitual en televisores, proyectores, computadoras, consolas, reproductores y otros equipos audiovisuales.

El conector debe instalarse respetando correctamente la correspondencia de los conductores del cable.

No recomendamos basarse únicamente en los colores internos, ya que la identificación de los hilos puede variar según el fabricante del cable.

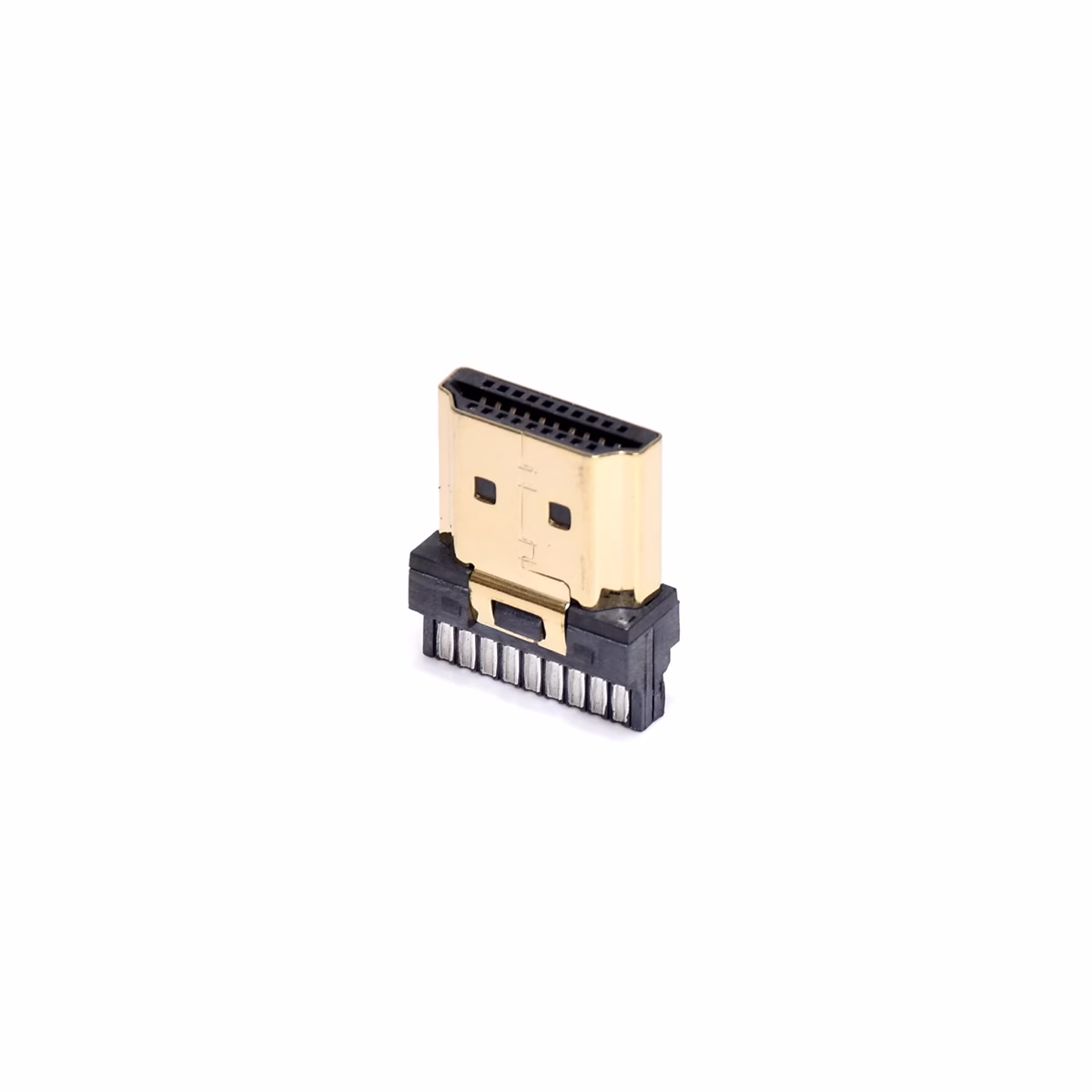

19 contactos HDMI

El formato HDMI Tipo A utiliza 19 contactos eléctricos para transportar los diferentes canales de señal, control y alimentación asociados a la interfaz.

Durante una reparación, cada conductor debe quedar conectado a su posición correspondiente.

Una sola conexión equivocada, soldadura deficiente o cortocircuito entre contactos puede provocar ausencia de imagen, fallas de audio, pérdida de sincronización o funcionamiento intermitente.

Requiere soldadura electrónica

A diferencia de un conector HDMI con borneras atornillables, este modelo requiere soldar manualmente los conductores.

Para obtener una terminación correcta recomendamos utilizar cautín de punta fina, estaño apropiado para electrónica, flux cuando sea necesario y herramientas de precisión.

También es recomendable disponer de multímetro para comprobar continuidad antes de conectar el cable reparado a equipos electrónicos.

Respeta los pares diferenciales y el blindaje

Un cable HDMI no debe tratarse como un conjunto de hilos convencionales independientes.

La construcción incorpora pares diferenciales y elementos de blindaje cuya geometría influye directamente en la integridad de la señal.

Durante la reparación evita destrenzar o separar más longitud de la necesaria y conserva los blindajes originales siempre que sea posible.

La resolución no depende solamente del conector

El conector por sí mismo no determina si un cable terminado trabajará en Full HD, 4K u otra resolución.

El rendimiento depende del cable utilizado, su longitud, calibre, pares diferenciales, blindaje, pérdidas, calidad de las soldaduras y capacidades de los dispositivos conectados.

Por este motivo no recomendamos vender el ZZ-HDMI-PLUG-GOLD como un conector que garantiza automáticamente una determinada resolución.

Importante sobre HDMI 1.4, HDMI 2.0 y HDMI 2.1

Una versión HDMI no debe asignarse únicamente por la apariencia física del conector.

El mismo formato HDMI Tipo A puede formar parte de sistemas con diferentes capacidades de ancho de banda.

El rendimiento final corresponde al conjunto completo formado por conector, cableado, terminación y equipos.

Por esta razón recomendamos describir este producto como conector HDMI Tipo A macho para soldar, en lugar de utilizar “HDMI 1.4” como característica principal.

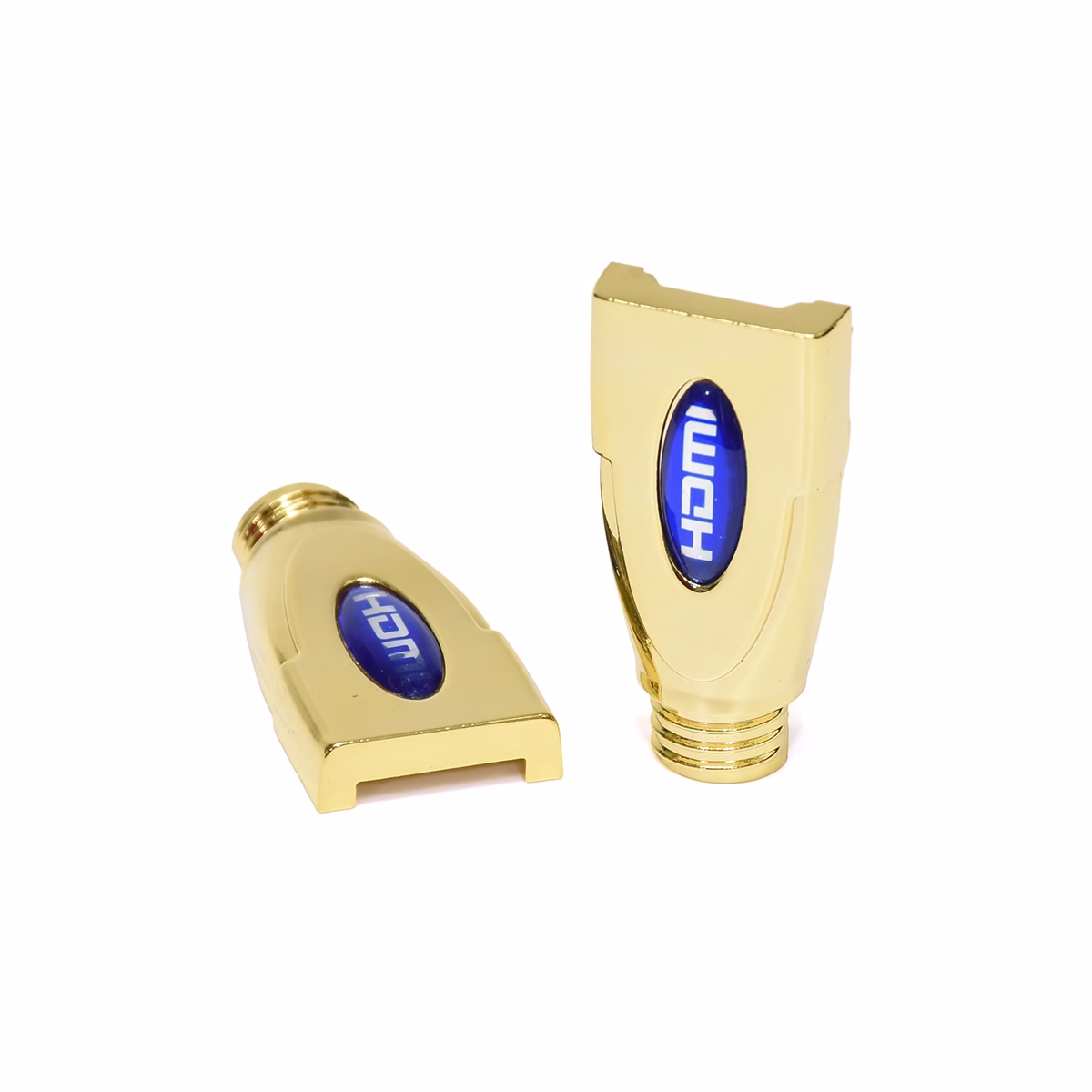

Acabado dorado

La versión ZZ-HDMI-PLUG-GOLD utiliza un acabado exterior dorado según su denominación comercial.

Cuando existen superficies de contacto chapadas, este tipo de recubrimiento se utiliza principalmente para ayudar a reducir oxidación y corrosión.

No recomendamos afirmar que el color o chapado dorado aumenta automáticamente la resolución, velocidad o calidad de imagen.

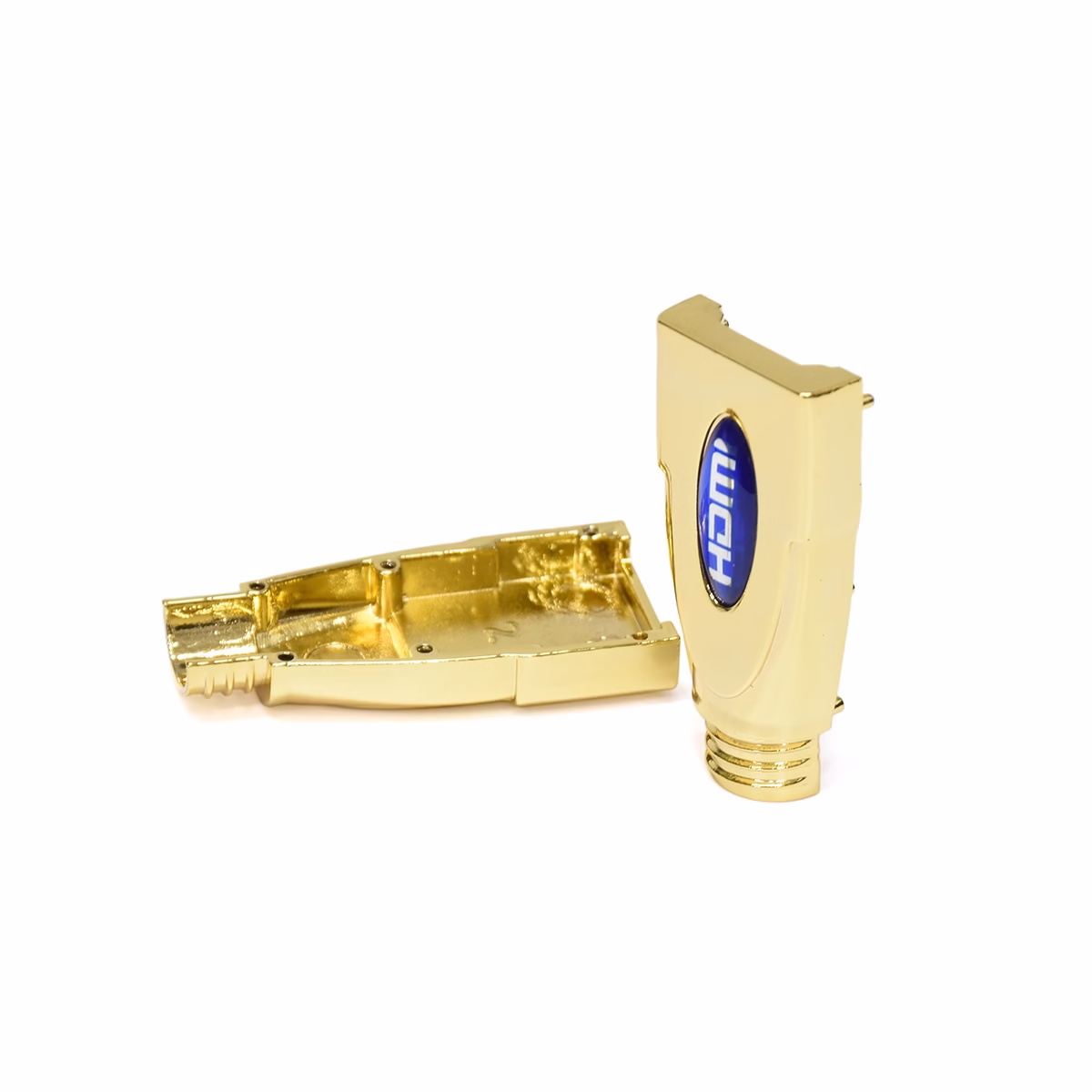

Carcasa metálica

La carcasa metálica protege la zona interna donde se realizan las soldaduras y proporciona una estructura más firme al cabezal terminado.

Después de soldar todos los conductores, comprueba que no existan hilos expuestos o contactos que puedan generar cortocircuitos al cerrar la carcasa.

Conector para técnicos e instaladores

Debido a la cantidad de contactos y al tamaño reducido de la zona de soldadura, este producto está orientado principalmente a técnicos, instaladores y usuarios con experiencia en electrónica.

Si necesitas una solución más sencilla sin soldadura, puedes utilizar un conector HDMI con borneras atornillables compatible con tu proyecto.

Prueba el cable antes de utilizarlo

Después de finalizar las soldaduras, verifica continuidad y posibles cortocircuitos antes de conectar el cable a una computadora, televisor, consola u otro equipo.

Posteriormente realiza una prueba funcional empezando por una resolución básica y confirma las resoluciones y frecuencias que realmente necesitas utilizar.

Una reparación puede funcionar correctamente en una señal de menor ancho de banda y presentar problemas cuando aumenta la resolución o frecuencia.

Usos frecuentes

• Reemplazo de conectores HDMI dañados.
• Reparación de cables HDMI instalados.
• Fabricación de cables personalizados.
• Instalaciones audiovisuales.
• Trabajos de electrónica.
• Mantenimiento técnico.
• Proyectos de laboratorio.
• Reparación de conexiones en racks y salas audiovisuales.

Ventajas del LANCOM ZZ-HDMI-PLUG-GOLD

• HDMI Tipo A macho.
• Formato de 19 contactos.
• Diseñado para soldadura directa.
• Carcasa metálica.
• Acabado dorado.
• Permite recuperar cables con cabezal dañado.
• Útil para terminaciones personalizadas.
• Alternativa compacta frente a conectores con bornera.

Especificaciones técnicas

Importante antes de instalar

Este conector requiere experiencia en soldadura electrónica y una correcta identificación de cada conductor.

No conectes el cable reparado a equipos electrónicos hasta verificar continuidad y ausencia de cortocircuitos.

Si el objetivo es transportar señales HDMI de alto ancho de banda, la calidad de la terminación será especialmente importante.

Conclusión

El LANCOM ZZ-HDMI-PLUG-GOLD es un conector HDMI Tipo A macho diseñado para reparación y fabricación de cables mediante soldadura directa.

Su formato de 19 contactos, carcasa metálica y acabado dorado lo convierten en una alternativa práctica para técnicos e instaladores que necesitan reconstruir una terminación HDMI de manera personalizada.

Preguntas frecuentes

¿El LANCOM ZZ-HDMI-PLUG-GOLD es un conector HDMI macho para soldar?

Sí. Está diseñado para terminar manualmente los conductores de un cable HDMI mediante soldadura.

¿Cuántos contactos tiene?

El formato HDMI Tipo A utiliza 19 contactos.

¿El conector garantiza resolución 4K?

No por sí solo. La resolución y ancho de banda dependen del cable, longitud, blindaje, calidad de las soldaduras y equipos conectados.

¿Sirve para reparar un cable HDMI quebrado?

Sí, siempre que el resto del cable se encuentre en buenas condiciones y sea posible identificar y soldar correctamente sus conductores internos.

¿Necesito conocimientos de soldadura?

Sí. Debido al tamaño y cantidad de contactos, recomendamos experiencia previa en soldadura electrónica y herramientas de precisión.
